Редактор рабочих фаз

На данной вкладке устанавливаются фазы движения, используемые в рабочих циклах светофорного объекта.

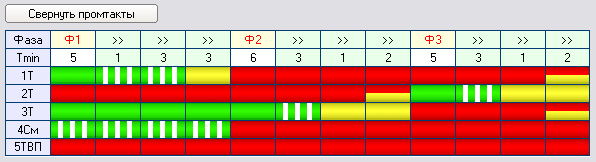

Вся работа отображается в таблице, которая представляет из себя условную ленту времени (без масштабирования, т.е. каждый такт одинаковой ширины, независимо от длительности).

Возможно отображение промтактов в свернутом или развернутом виде — за это отвечает кнопка Свернуть⁄Развернуть промтакты. В свернутом виде все промежуточные такты между двумя фазами сворачиваются в одну колонку с заголовком >>.

Чтобы вставить в цикл новую фазу, необходимо нажать кнопку добавления элемента. После выделенной фазы будет вставлена ее копия, которую можно отредактировать. Если не была выделена ни одна из фаз, то новая фаза добавиться последней и будет иметь запрещающее состояние по всем направлениям.

При работы в системе АСУДД нельзя удаленно вызывать фазы с номерами 16..31, они подходят только для локального управления.

Чтобы удалить выделенную фазу необходимо нажать кнопку удаления элемента. Кнопка недоступна, если нет выделенной фазы или определена единственная фаза.

При добавлении и удалении фазы номера всех фаз проекта (в том числе спецфаз и фаз ТВП) автоматически упорядочиваются. Будьте внимательны!

Структура таблицы

• В строке Фаза разделение на основные такты и промтакты (в «свернутом» виде все промтакты показываются как один такт). Основной такт озаглавлен буквой «Ф» и номером фазы. Чтобы сменить номер фазы, необходимо вызвать контекстное меню (правой кнопкой мыши) на заголовке фазы (например, Ф1), в меню выбрать свободный номер фазы. Номера 13, 14 и 15 зарезервированы под служебные фазы, поэтому в меню не отображаются.
• В строке Tmin указывается вычисленная на основании времен разгрузки направлений длительность промтактов и минимальное время фаз. Минимальное время фаз может редактироваться в диапазоне от 1 с до минимального времени фазы в определенных рабочих циклах. Для этого необходимо кликнуть левой кнопки мыши на ячейке и ввести нужное значение.
• Ниже в строках идут направления. Для каждой фазы можно указать щелчком левой кнопки мыши разрешенные в ней направления, при этом длительность промтактов будет автоматически пересчитана.

Условные обозначения

При свернутых промтактах

	Движение по направлению запрещено (красный).
	Движение по направлению разрешено (зеленый).
	Переход из запрещенного в разрешенное состояние (из красного в зеленый).
	Переход из разрешенного состояния в запрещенное (из зеленого в красный).

При развернутых промтактах

	Движение по направлению разрешено (зеленый).
	Зеленый мигающий.
	Желтый.
	Движение по направлению запрещено (красный).
	Красный с желтым.

Специальные режимы

Существует возможность задать для фазы специальный режима работы: ЖМ (желтое мигание) или OC (отключение светофоров). Для этого необходимо правой кнопкой мыши кликнуть по названию фазы и в контекстном меню выбрать нужный режим. Так же можно отключить специальный режим.

При переходе фазу со специальным режимом работы весь светофорный объект переходит либо в ЖМ, либо в ОС.

При расчете промтактов все направления фазы в специальном режиме считаются в запрещенном состоянии, но в таблице при этом выводятся обозначениями:

	для ЖМ.
	для ОС.

Условные обозначения промтактов приведены, как они показаны в паспорте светофорного объекта — с буквенными обозначениями. В конфигураторе буквенные обозначения отсутствуют.
